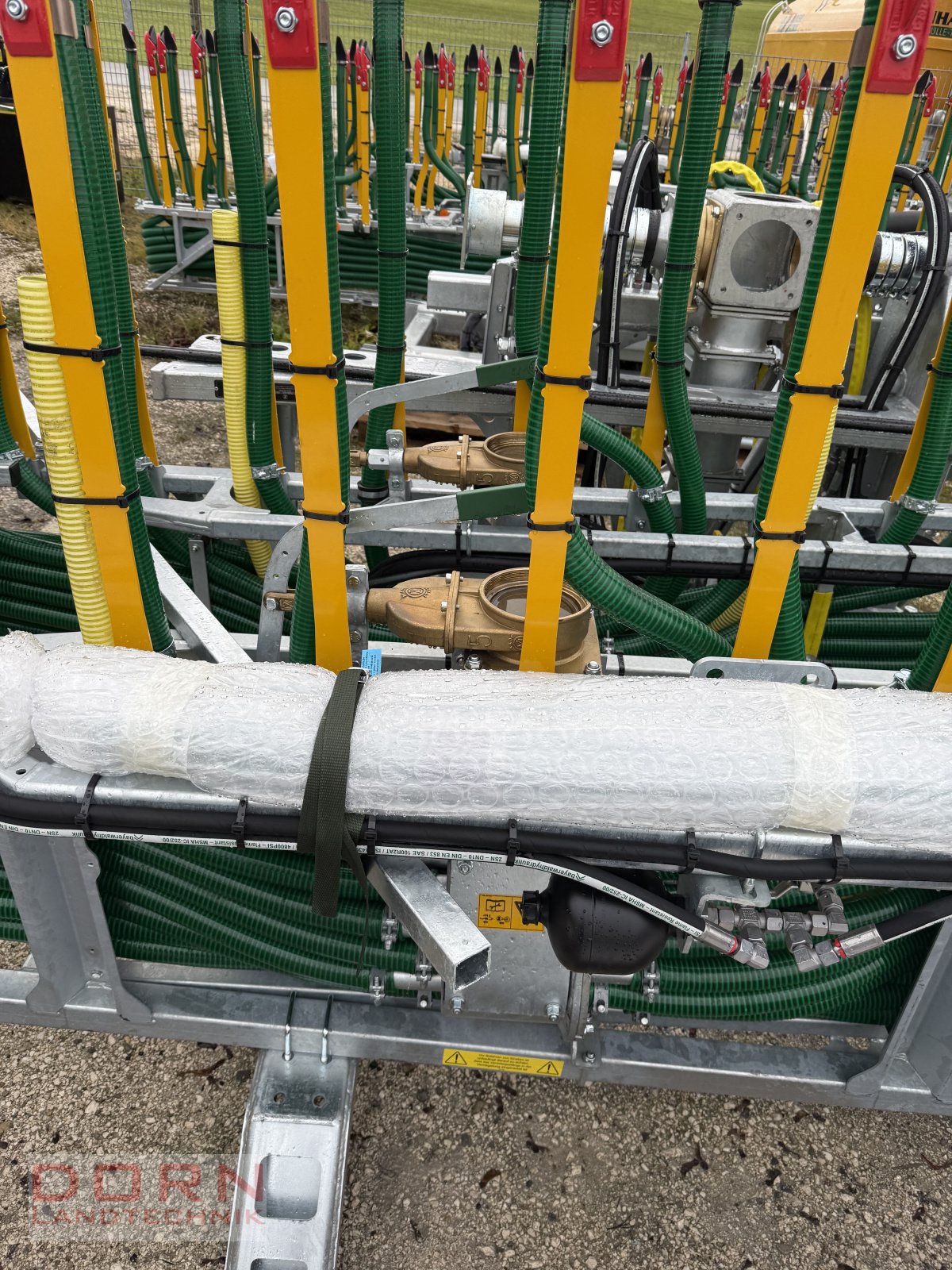

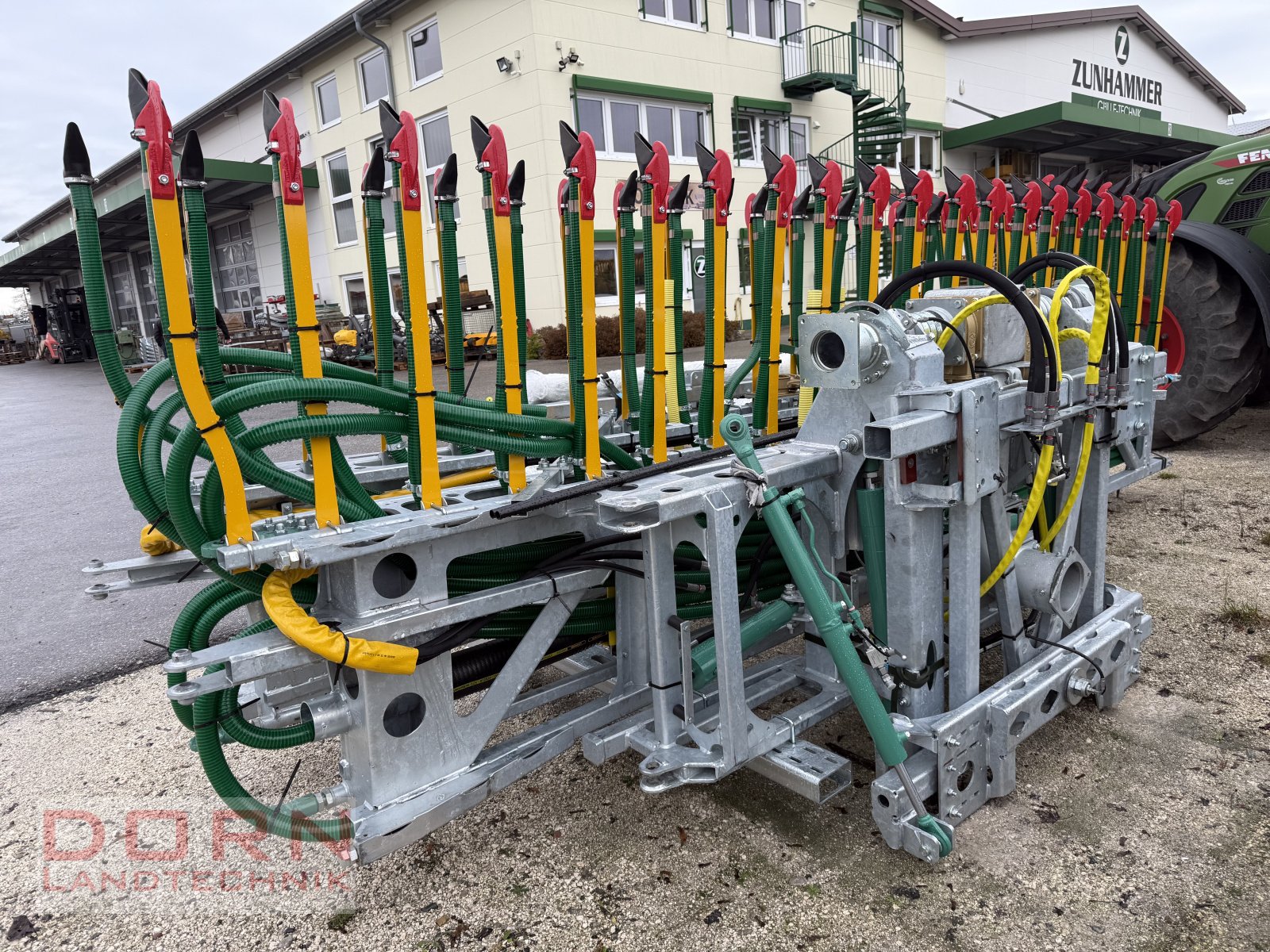

Glide-Fix 15m Ex30+30 Schleppschuhvertei

Glide-Fix 15m Ex30+30 Schleppschuhvertei

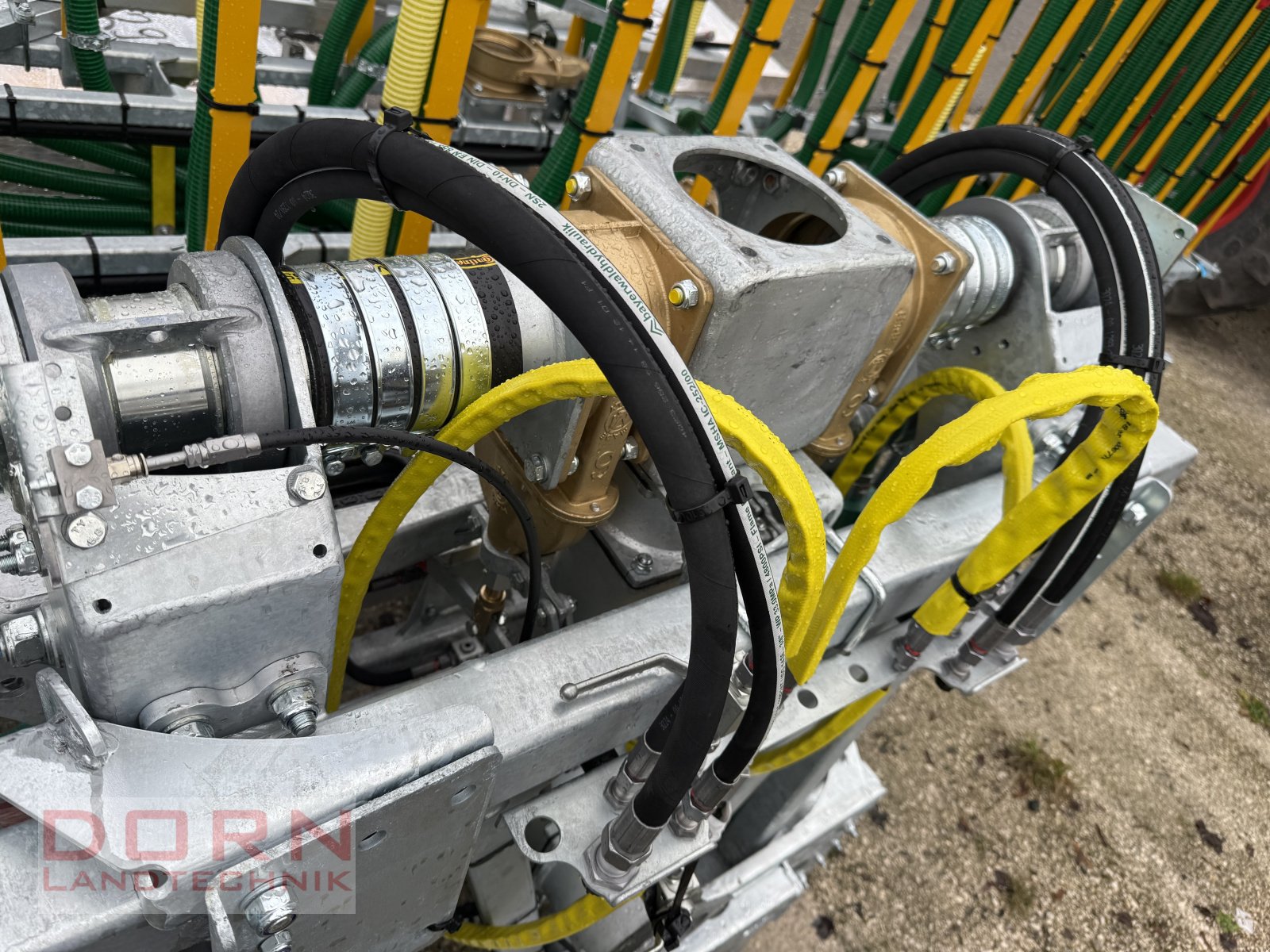

2 Schneidköpfe ECL30 mit insgesamt
mit 60 Gleitfüssen = Abstand 25cm,
stabile gefederte Schlauchführungen
mit TOP-DROP-STOP durch kippen des Gestänge

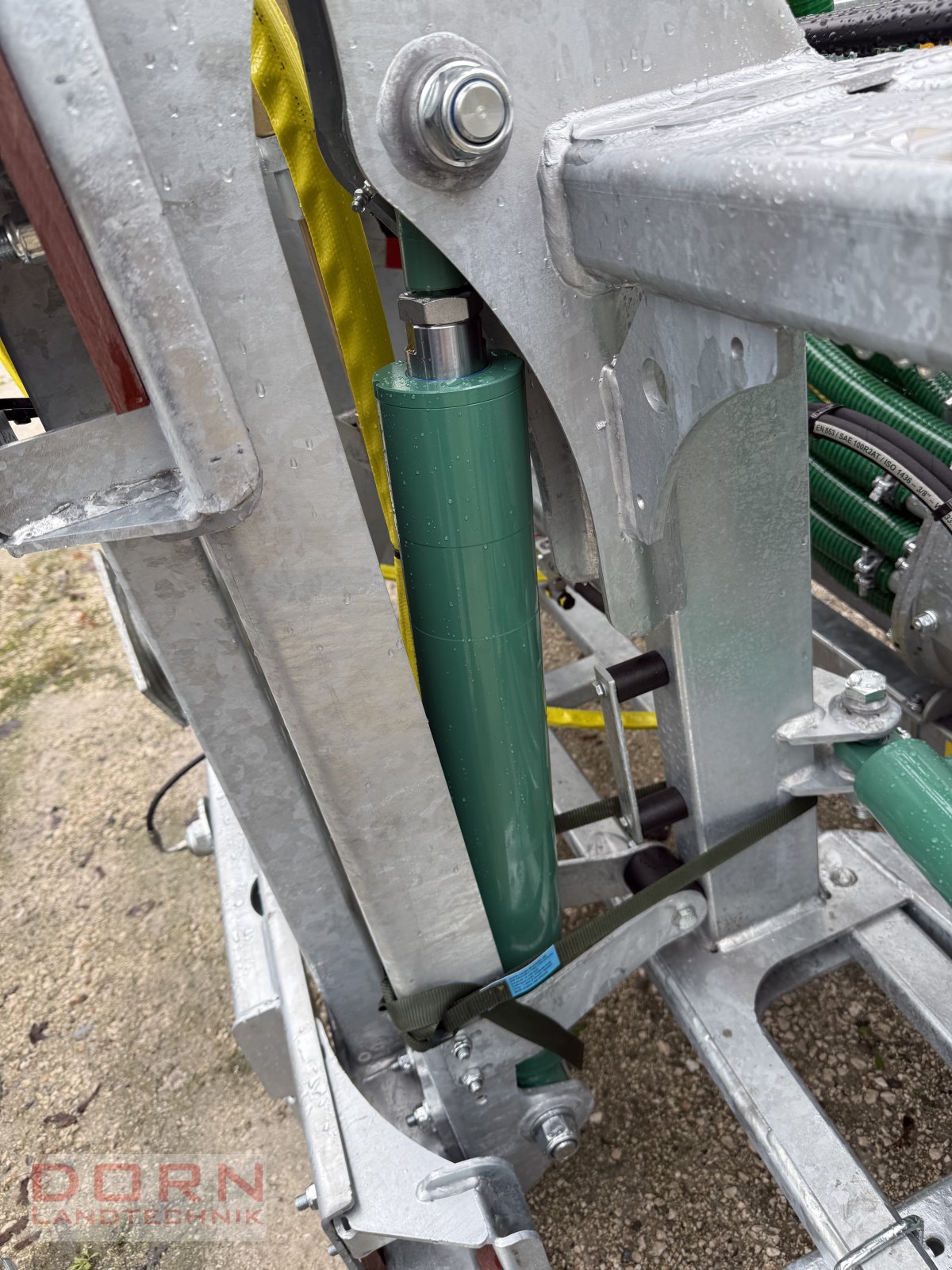

hydr. klappbare Ausleger
Ausläufe stehen beim Transport nach oben.
Komplettes Gestänge feuerverzinkt
Vormontiert für Anbau am Tankwagen.
Verbindungsschlauch mit 2x Drehgelenken
und 2x Messingkeilschieber per Hand.
Universalkupplung hinten als Bauer Becher NW108.
Hydraulikanschlüsse 1 x dw für klappen und ew+dw für
Ölmotore notwendig.
ohne Befestigungsmaterial am Fahrzeug
Unsere Joy-Stick-Steuerung ist als Zubehör notwendig
Bei Nachrüstung
Die Hydraulikschläuche enden am Mittelrahmen.
Ein Anbau - Materialsatz ist zwingend nötig.

Beleuchtung mit Warntafeln Glidefix
(statt serienmäßiger Warntafeln)

Glide-Fix Tastrad (2 Stück)
verschraubt
Achtung!
Bei Duplo-Düsen werden links und rechts neben dem Tastrad
Einzeldüsen montiert

Hangausgleich Glidefix pendelnd
mittig aufgehängt
Arbeitsstellung automatisch schwimmend;

Glidefix-Verteiler kurz anheben
und weiter ausbringen ist möglich

Universalkupplung hinten ist angebaut

JOY-STICK - elektrom. Steuerblock
zur Bedienung der Hydraulik-Anlage mit nur einem Schlepper-
Anschluß ew und Rücklauf;
Am Joy-Stick sind acht Druck-Knöpfe für die Funktionen:
Gestänge klappen aus - ein (Rote Knöpfe)
Schieber hinten auf - zu (Grüne Knöpfe)
Hebedrop-Stop geht mit Schieber automatisch mit;
inkl. Ölmotor-Automatik für Verteilköpfe (ein-aus-reverse);
Gelbe Knöpfe sind für Endabschaltung Saugen.
Blaue Knöpfe werden mit Zusatzventil
aktiviert.
Rücklauf mit Stecker Baugröße IV Vaterteil
Für die Lenkachse wird ein separates Steuergerät benötigt.

Load-Sensing-Hydraulikblock, Aufpreis
auf Normal-Steuerblock; inkl.Steuerleit.
>> Bucher Block

Zusatzventil elektromagnetisch gesteuert
wahlweise dw oder ew für

>> Handy-Saugarm Ab - Auf

Druckentlastung LS Rücklaufleitung
Parkposition mit Behälter und Kuppl.

Arbeitsscheinwerfer LED 3100 Lumen 12V
inkl. Montage am Tankwagen und Schalter
inkl. Verkabelung
angebracht:
- Mitte rechts - Mitte links
Besonders starke Leuchtkraft!

Anbau-Materialsatz für Glidefix 12-18m z
Anbauen am Gülletankwagen bestehend aus:
Erhöhung mit Bolzen
Befestigungsmaterial für die Erhöhung mit dem Gestänge
Abstützstangen zum Tank mit Abstützkonsolen
Verriegelung am Gülletankwagen mit Querstreben im Tank
